DXR Flex 1025 和 DXR Flex 1043

将优质图像质量与检测效率和稳定性相结合的创新产品

DXR Flex 1025/1043

灵活, 简单, 快速

以客户需求为导向, 专为工业用途而设计的全新一代DXR探
测器系列, 具有坚固的可靠性, 且完全符合各种焊接件的检测
标准.

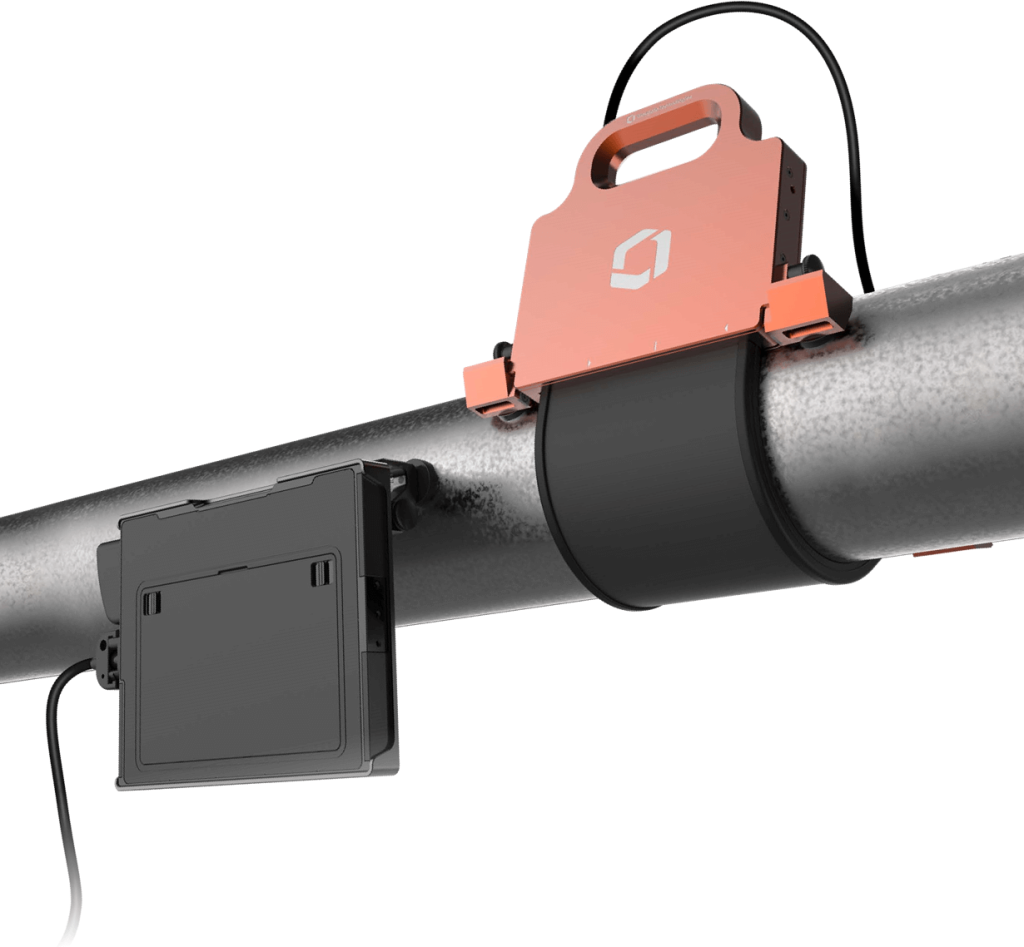

灵活: 新型 DXR Flex 可弯曲探测器设计新颖, 允许从探测器
的两面进行曝光: 一面是柔性的, 因此适用于管状工件接触式
射线成像技术 (SWSI, DWSI), 而另一边是刚性的, 也支持平
板工件和非接触式的射线成像技术.

简单: 每个探测器都配有坚固的外壳, 外壳上装有磁铁和捆扎
孔, 可快速轻松地进行现场布置和定位, 并配有工业化屏蔽,
可防止跌落, 撞击和间接辐射, 从而延长使用寿命.

快速: 探测器采用电池供电, 可选择有线或无线通信模式, 可
大大简化每次检查, 同时提高检测效率并适应任何环境和/或
位置.

全新 DXR Flex 非常适合各种焊接相关应用

以及各种细分市场

符合以下焊缝检测相关的无损检测标准:

Rhythm Insight RT 基于 15+年经过市场验证的知识和经验，提供功能强大、可扩展且易于使用的 NDT 采集和分析平台，专用于工业需求，并由 Flash！自动图像处理技术提供支持！

直观的用户界面, 开箱即用
触摸式用户界面, 可在所有条件下实现最佳操作
应用引导自动化
功能强大的图像质量验证工具
符合ASTM E2339 DICONDE 标准
符合现行标准, 包括 ASTM E2597/E2597M, ASTM E2698, ASTM E2737, ISO176363-2, GB/T 35388, NB/T 47013.11 等.
采用 Flash! 一键式自动图像处理技术
始终更新, 永不过时

基本上可以覆盖目前使用的传统胶片的任何焊接应用

	DXR Flex 1025	DXR Flex 1043
型号 Seifert DXR Flex	Gadox	Gadox
图像传感器	柔性 TFT: a-Si (非晶硅)	柔性 TFT: a-Si (非晶硅)
像素间距	99 µm	99 µm
成像区域	100 x 250 mm (4 x 10 英寸)	100 x 430 mm (4 x 17 英寸)
灰阶范围	16 位	16 位
最大曝光时间	180 sec
图像采集时间 (有线)	最大 1.5 秒	最大 1.5 秒
图像采集时间 (无线)	最大 3.0 秒	最大 3.0 秒
额定电源	交直流适配器供电: DC 24 V, 最大 1.0 A 电池组供电: DC 9 ~13.2 V, 最大 39.27 Wh 交直流适配器供电: DC 18 V, 最大 2.78 A
能耗	最大 24 W	最大 24 W
工作时间	5.5 小时 (采集图像时), 6 小时 (待机)	5.5 小时 (采集图像时), 6 小时 (待机)
尺寸 (传感器，包括防护外壳)	515 x 264 x 40 mm (20.28 x 10.39 x 1.57”)	692 × 264 x 40 mm (27.24 x 10.39 x 1.57”)
重量 (传感器，包括防护外壳)	2.6 公斤	2.9 公斤
最小弯曲直径	152 mm (6 英寸)	304 mm (12英寸)
图像传输	有线网络: 千兆以太网 (1000BASE-T) 通过 PoE (以太网供电) 无线网络: IEEE802.11a/b/g/n/ac (2.4 GHz / 5 GHz), 5 GHz 仅在需要时且在规定范围内可用

辐射硬度可达450kV，并适用于硒Se和铱Ir同位素。

两面均可用于曝光。
