数码射线成像工作站

对于数字化胶片以及显示和处理CR和DR技术获得的图像,推荐使用计算机和极高分辨率显示屏。显示屏的像素数量至少应与所用CR板或DR面板的数字化点或像素尺寸相匹配,以实现最大分辨率。射线成像图像包含的信息超出了人眼所能辨识的。为此,如图18-16所示的工作站被用作“图像处理中心”。这个工作站使用强大的专有软件(例如Waygate技术的“Rhythm”)来管理、处理和操作图像。

图像可以通过多种方式进行操纵和增强:亮度、对比度、锐度、噪声抑制、旋转、过滤、反转、着色、放大、缩放-平移-滚动等。通过这些方式,可以使隐藏的细节变得可见,见图12-16和19-16。应该采用完整性程序来禁止可能的数字图像伪造行为。

此外,还开发了算法,例如将图像的各部分与一致性标准进行比较、进行尺寸检查(尺寸校准)、剩余壁厚测量(见图20-16)、确定因腐蚀造成的金属损失、缺陷区域测量、提供图像统计数据等。

除了原始图像及其曝光参数外,真实副本上还可以叠加显示特征(例如,缩放、对比度、滤波器)并存档。这使检查专业人员能够简化流程并提高分布式检查信息的质量。

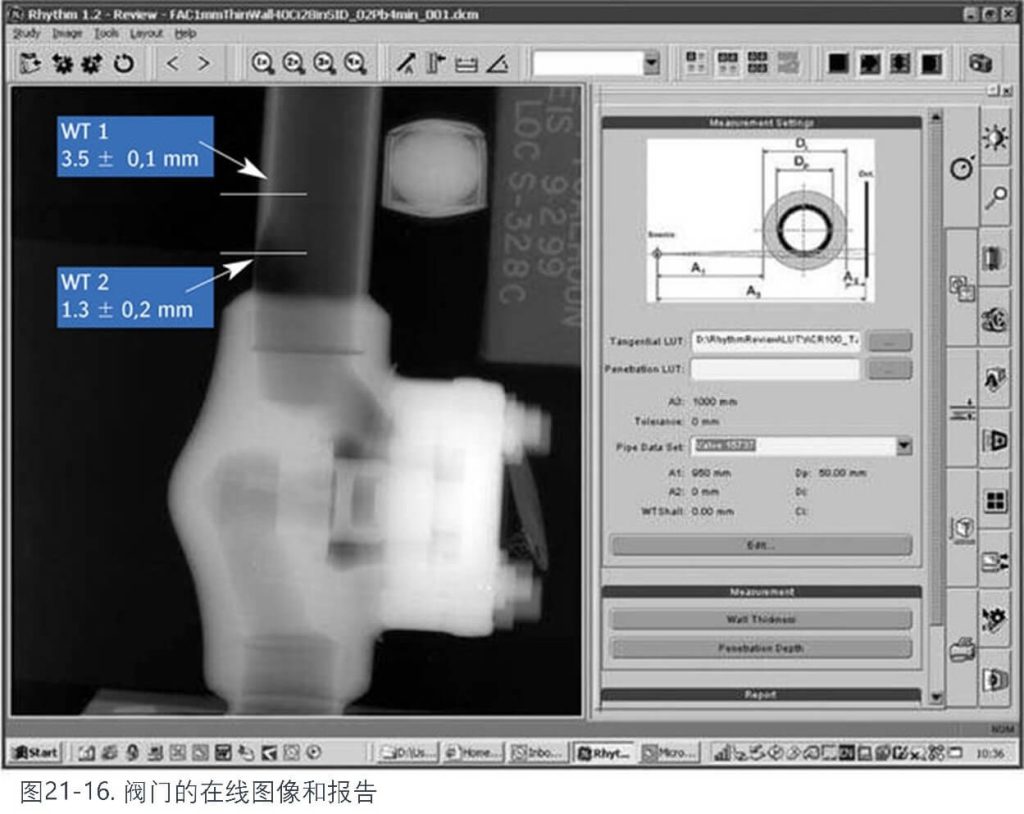

图21-16显示了工作站的软件屏幕截图。屏幕显示了对CR板进行的在线曝光的结果,该CR板用于带连接管的阀门。屏幕截图包括报告模块的可选选项之一。图像本身显示了由工作站操作员叠加的标记(白线),以便软件计算这些位置的剩余壁厚。

图22-16显示了选定管壁区域的细节和报告的结果。这个阀门的示例有各种各样的壁厚,也显示了数字曝光的一个优势。如果需要,相同的图像可以用来研究阀门的厚壁部分,因为图像包含较大的动态范围。

存档可以在几乎所有现有的专业大容量存储解决方案上完成,例如CD-ROM(最多700MB)、单层DVD(约5GB)、双层DVD(约10GB)或在不久的将来,HD-DVD(约15GB)、蓝光光盘(约25GB)和更远的未来全息光盘(约300GB)。需要大容量的大GB的存储器才能够存储大量高分辨率数字图像。像素大小为50微米的一个约400 x 400毫米面板的单张图像,需要120MB(位置和高达16位的灰阶数据)。100微米的像素大小仅需要30MB。工作站还可以通过互联网、内部网或无线远距离传输图像,远程用户可以在相同的卫星工作站上查看、解释或存储图像。这样,信息被发送给专家,而不是将专家请到信息处。因为图像是数字的,因此图像的多个副本始终是相同的。这些能力正在推动增强数据库能力和数字射线成像软件的通过工作站标准的最新趋势。图23-16显示了组成完整数字射线照相系统的各个组件的区块图。

工作站
对比度增强而不丢失数据
线图像的壁厚剖面和所有壁厚测量的统计报告
阀门的在线图像和报告
管壁细节及报告
带工作站和支持设备的数字射线照相的区块图
