管电压和管电流之间的关系是什么?

X射线管上的电压决定了能量谱,因此也决定了辐射的硬度,见图3-4。强度与管电流成正比,见图4-4。这张图显示,与管电压的变化相反,管电流的变化不会改变谱线(换句话说:硬度不会改变)。

能量谱也受施加在管上的高压特性的影响。当一个恒定电压X射线管的谱与另一个相同kV值的脉动电压电流的X射线管的谱相比较时,两个谱都会略有不同。在脉动电压电流中,每个周期都有相对低电压的时刻,在这期间会有更多“软”X射线及其副作用。这意味着,一个在恒定电压下工作的设备将提供比脉动电压下的设备更高强度的硬辐射;尽管两者都在相同的名义kV值下工作。然而,即使是相同的X射线管也可能在产生的能量上有所不同。一个200 kV X射线管产生的能量不会与另一个施加相同电压的X射线管产生的能量完全相同,即使它们是同一类型的管。这种行为阻碍了X射线设备的kV校准。另一个难以在小容差带内校准X射线管的原因是,所供应的高电压的绝对水平和波形特性难以测量。由此可见,就谱线和kV设置而言,很难标准化和校准X射线设备,这排除了曝光图表的交换可能性,详见后面的部分。因此,每个X射线设备都需要其自己特定的曝光图表。

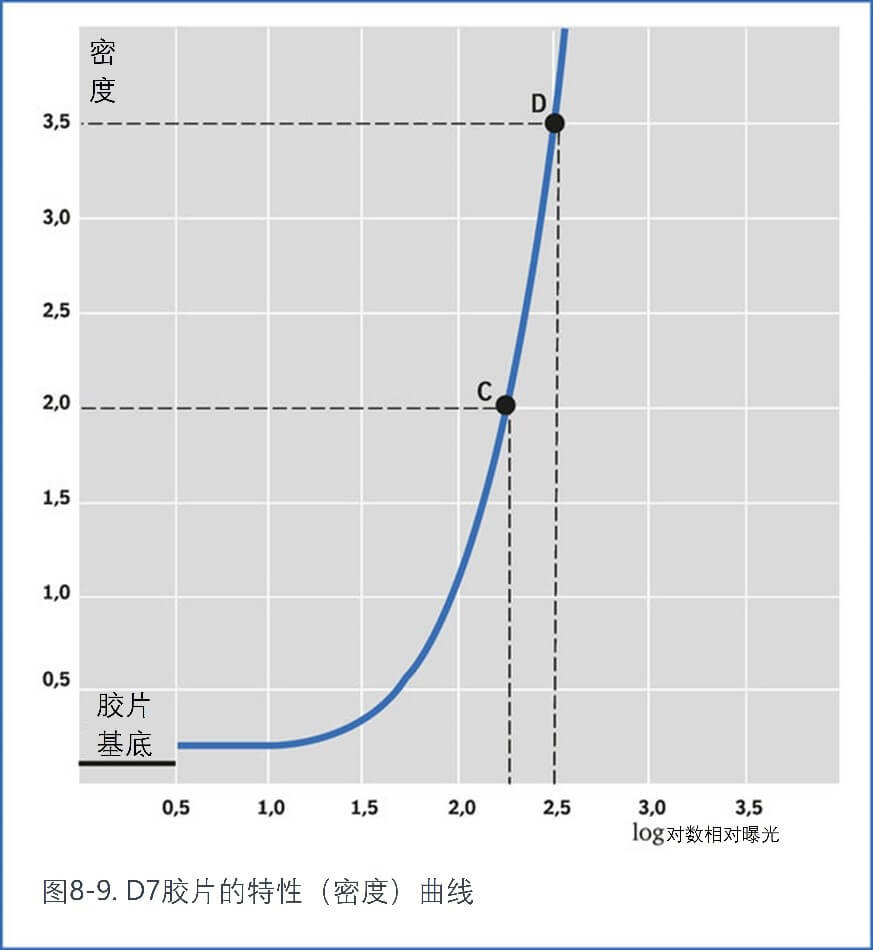

胶片的特性 (密度) 曲线

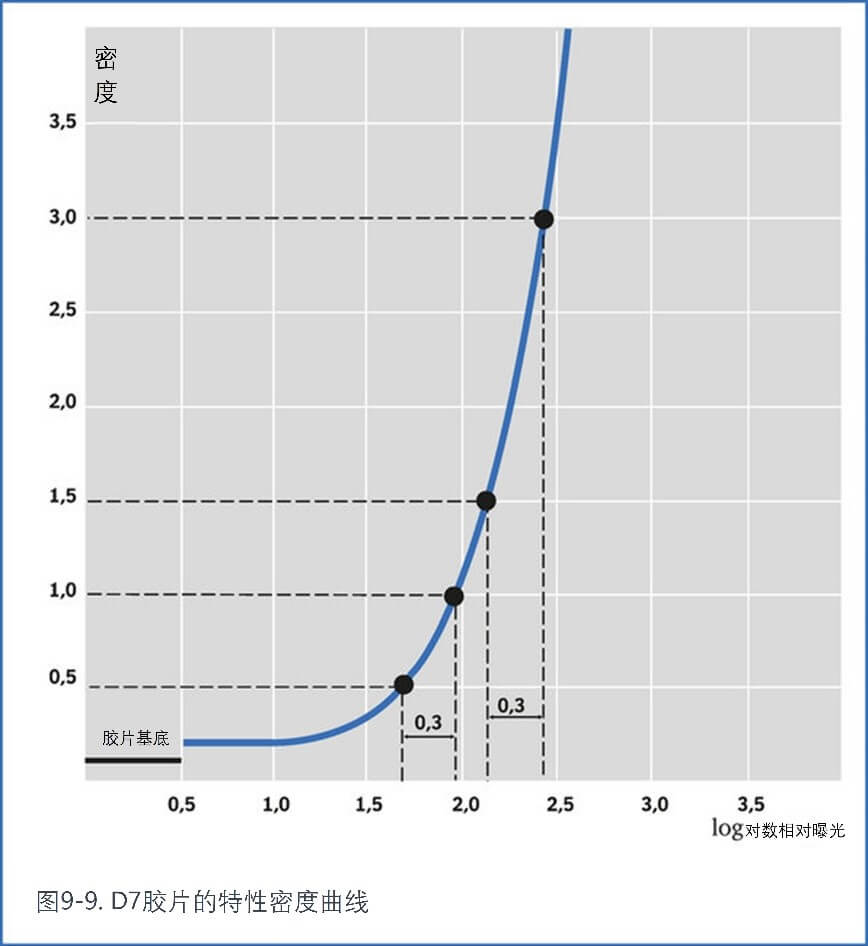

D7胶片的特性密度曲线
