使用特性(密度)曲线和曝光图表
如何使用特性(密度)曲线和曝光图表?
在以下示例中,假设管电压和焦点到胶片距离(FFD)是恒定的,并且在28°C的G135显影剂中自动显影8分钟。
示例1:
物体厚度对射线照相图像密度的影响

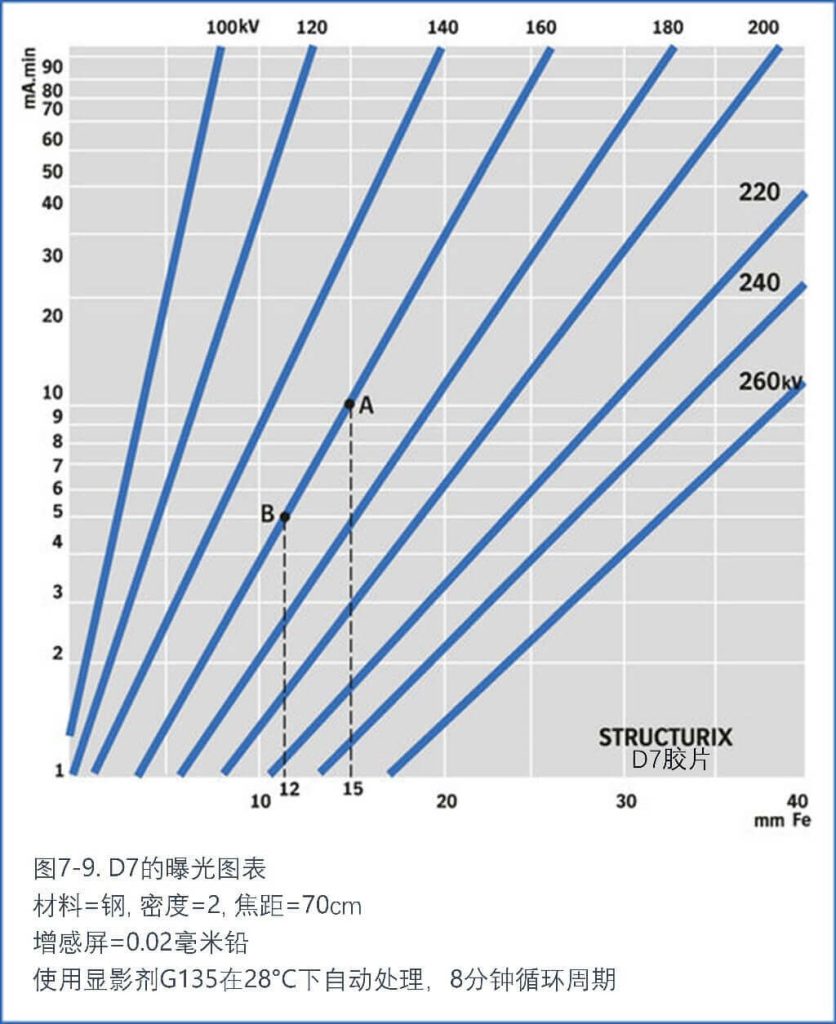

要求在D7胶片上对一个包含两个不同厚度部分的钢物体进行射线照相,厚度分别为12毫米和15毫米。曝光图表图7-9显示,在160 kV和70厘米的FFD下,使用10mA.min,将在15毫米厚的部分后面将获得2的密度。
问题:在这些给定条件下,12毫米厚的部分后面将获得多少图像密度?
方法和答案
曝光图表(图7-9)显示,在上述条件下,通过15毫米厚的部分,在D7胶片上获得了2的密度,使用10 mA.min曝光,图表上的点A。
在相同条件下,12毫米部分将需要5 mA.min曝光(图表中的点B),这意味着曝光比是10/5。通过12毫米部分的曝光是通过15毫米部分的两倍。这个比率的对数等于:0.3(log 2 = 0.3)。
D7胶片的特性曲线(图8-9)显示,密度2对应于对数相对曝光2.2(图8-9中的点C)。在12毫米处,对数相对曝光是2.2 + 0.3 = 2.5。相应的密度则是3.5(图8-9中的点D)。
示例2:
曝光对对比度的影响
假设在D7胶片上使用15 mA.min曝光进行射线照相时,经过处理后平均密度和对比度都太低。图像最相关部分的最高和最低密度只有1.5和0.5。本意是制作最大密度为3.0的射线照相图。
问题:对于相同的辐射强度,需要多少曝光时间以及对比度会增加多少?
方法和答案
特性曲线(图9-9)显示,在分别测得的1.5和0.5密度处,相应的相对曝光对数分别为2.15和1.65。
由于不应超过密度3.0,第一次曝光显示为1.5密度的区域为最重要的用于评价的区域,现在必须显示为3.0特性曲线,图9-9,显示密度3.0对应于对数相对曝光2.45,两个值之间的差异为2.45 – 2.15 = 0.3。
这意味着曝光时间必须加倍(100.3 = 2),从而产生30 mA.min的辐射剂量。这回答了第一个问题。
如果曝光时间加倍,最初测得的最低密度值的对数相对曝光将增加0.3,即1.65 + 0.3 = 1.95。相应的密度将是1.0(图9-9)。
原始射线照相图像上上部和下部密度之间的平均梯度是(1.5 – 0.5)/(2.15 – 1.65)= 2.0。新射线照相图像上的平均梯度是(3.0 – 1.0)/(2.45 – 1.95)= 4.0,因此平均对比度翻了一倍。
